Digital - LED Counters Up / Down - PC11030
Zoom Print บอกต่อเพื่อน

Digital - LED Counters Up / Down - PC11030

LED Counter นับชิ้นงานที่ผลิต, LED 4 Inch, 2 Digit, Red Color สามารถ setting กำหนดค่า Set Point สั่ง Relay On ได้ ใช้ Remote control ควบคุม ใช้ติดตั้งใน line ผลิต
Product code : PC11030
Weight : 3000 g.
Stock : Ready to ship

LED Counters Up / Down - PC11030

LED Counter นับชิ้นงานที่ผลิต, LED 4 Inch, 2 Digit, Red Color สามารถ สั่งควบคุม Output Relay ได้เมื่อ ค่า counter ถึง Set Point ที่ตั้งไว้ ใช้ Remote control ควบคุม ใช้ติดตั้งใน line ผลิต


Product Descriptions

LED Counter Up/Down/Reset ใช้ Remote control ควบคุม เหมาะสำหรับ ใช้นับชิ้นงานใน line ผลิต Display ด้วย LED สูง 4 Inch, 2 Digit, Red Color สามารถ setting กำหนดค่า Set Point สั่ง Relay On ได้ เช่น เมื่อ Count ถึงจำนวนเท่ากับ 50 ให้ Relay on โดยต่อ Relay ไปใช้สั่งงาน เสียงแจ้งเตือน หรือ Tower light ได้

Product Features

• Highly visible 4" 2 digit Red color LEDs Display

• มี Terminal รับค่า 4 Input  +1, -1, Reset, Spare

• Support 2 Relay Output

• สามารถ สั่งควบคุม Output Relay ได้เมื่อ ค่า counter ถึง Set Point ที่ตั้งไว้

• Inform, alert and motivate employees!

• Factory Service One-Year Parts & Labor รับประกันสินค้า 1 ปี ฟรีอะไหล่ และ ทีมช่างให้บริการ

Custom Features

• Data Communication RS485 or Ethernet TCP/IP ต่อเป็น Network ดูผ่าน Computer

• เก็บบันทึก Record ค่าที่นับไว้ หรือ Data Logger ลง Computer สามารถ Export Excel ได้

• Real-time Monitor Counter ทุกตัว ได้ด้วย Software Server, Client Software

TAG : digital counter, led counters, digital timer



Applications

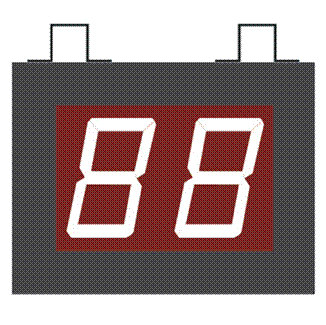

Display

LED Display



No.

Variable

Digit

Digit Height (inch)

Color

Description

1

Counter

1

4"

Red

แสดงค่า Counter เป็นตัวเลขได้ 2 Digit สูง 4 นิ้ว, LED สีแดง

เหมาะสำหรับใช้นับชิ้นงาน ใน Line ผลิต, Line สายพานลำเลียง สามารถต่อรับสัญญาณ ON/OFF เพื่อนับชิ้นงาน จาก Push Button, Sensor ได้ โดยต่อเข้าที่ Terminal ที่จัดเตรียมไว้ให้  และ มี Remote ให้สำหรับ Setting ค่าต่างๆ

Input
Sen1 -  Actual +1
Sen2 -  Actual - 1
Sen3 -  Reset
Sen4 -  Reserve

Output
RY1 - “On” when Actual = set point
RY2 - Reserve

Remote function
F1 -  Set point ใช้สำหรับตั้งค่าเป้าหมาย โดยเมื่อมีสัญญาณเข้ามาครบจำนวนที่ได้ตั้ง set point ไว้ relay1 จะ “on”
F2 -  Reset เป็นฟังก์ชันที่ใช้ reset ค่าบน counter board โดยเป็นการ reset แบบ manual
F3 -  Delay time – ตั้งค่าให้ relay “on” เมื่อได้ชิ้นงานเท่ากับ set point  โดยตั้งค่าได้ (0-99 วินาที)



General Applications

General Applications

Where To Install?

Who To Use ?

Digital Counter

Production Floor

Manager

LED Counter UP / Down / Reset

Production Line

Supervisor

Display Target/Goal Status

Conveyor Belt Production Line

Production Engineer

Motivate Employees

Assembly Line / Workstation

Industrial Engineer

Enhancing communication

Production Office

Operators, Employee

Improve manufacturing productivity

Warehouse

Visitors, Inspector



Technical Specifications



Display

LED Display

No.

Variable

Digit

Digit Height (inch)

Color

1

Counter

1

4"

Red

Viewing Distance

48 m. (Recommended/ Maximum)

Edit/Setting

ON/Off Contect , Remote Control

Electrical Specifications

Power Source:

110-220 Volts AC / 50 Hz.

Power Consumption:

65 Watts

Current Draw:

0.5 - 0.9 Amp

Physical Specifications

Indoor / Outdoor:

Indoor

Dimensions:

Width 1300 x Height 356 x Depth 80 mm.

Weight:

7.5 kg.

LED / Acrylic Face Color:

Red(Standard)

Enclosure Material:

Metal or Acrylic

Enclosure Color:

Black or Gray Color

Mounting Method:

Hang Mount / Ceiling Mount /  Wall Mount

Communications

RS485 Two Wire Multidrop

Ethernet TCP/IP, LAN

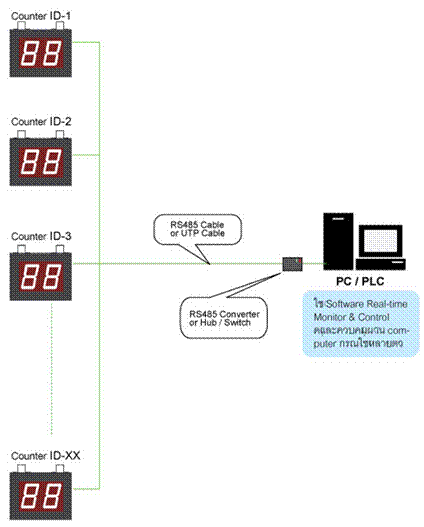

System Diagram

การเชื่อมต่อ Board Display เข้ากับ Computer หรือ Server




Download

สามารถ Download เอกสารต่างๆ ที่เป็นรายละเอียดสินค้าได้จาก Link ด้านล่าง (Click ขวาแล้วเลือก Save target As)


Product Details Download
