 รายละเอียดสินค้า
Message Display ASCII/Modbus Protocol - P902004
Zoom Print บอกต่อเพื่อน

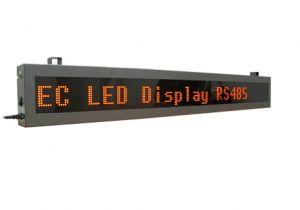

Message Display ASCII/Modbus Protocol - P902004

Message Display - LED Dot Metrix Tri-Color 24 Character(Thai, English), RS485/TCP/IP Communication from a PC /PLC/Machine, update data using serial communications/Modbus Protocol.
Product code : P902004
Weight : 10000 g.
Stock : Ready to ship

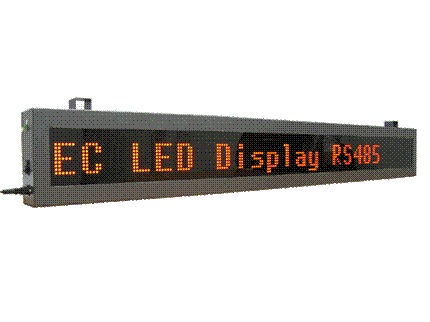

Message Display ASCII/Modbus Protocol - P902004

Production Visual Display - LED Dot Metrix Tri-Color 24 Character(Thai, English), Display real-time production information to your employees or customers. The display will receive data (RS485 Communication) from a PC / PLC/Machine and update the unit using standard ASCII/Modbus Protocol.

pic

Product Descriptions

Message Display Board ใช้แสดงข้อความ 24 ตัวอักษร Tri-Color(Red,Green,ambor)โดยแสดงได้ 2 ภาษาคือ ภาษาไทยและภาษาอังกฤษ  ซึ่งจะทำให้พนักงาน และ ผู้ควบคุมการผลิต ทราบว่าสถานะการทำงานเป็นอย่างไร หรืออาจแสดงข้อความต้อนรับผู้มาเยี่ยมชมหรือ audit โรงงานได้   Board ใช้งานง่าย เพียงต่อไฟ 220VAC. เข้าที่ตัว Board และส่งข้อมูลมาแสดงที่ Board ผ่าน PC/PLC/Machine โดยส่งมาในรูปแบบ standard ASCII/Modbus protocol

Product Features

• Highly Visible LED Display Dot Metrix 5mm. Tri-Color 24 Character(Thai,English)

• Receive RS232/RS485 or TCP/IP data signal from a PC / PLC

• Update ค่าต่างๆ ได้ด้วย standard ASCII/Modbus protocol

• LED Display แต่ละชุดจะมี ID หรือ IP Address ทำให้สามารถควบคุมการ Display ได้หลายตัวพร้อมกัน

• มี Protocol ให้, ลูกค้าสามารถ เขียนโปรแกรม ควบคุมโดย Computer หรือ PLC ได้ด้วยตนเอง

• สามารถออกแบบ Protocol ตามความต้องการลูกค้าได้

• มีตัวอย่าง Source Code ในการเขียน Program ควบคุม การ Update ค่าที่แสดง ให้ลูกค้า

• สามารถ Modify เพิ่มให้เหมาะสมตามความต้องการของลูกค้าได้

• Factory Service One-Year Parts & Labor รับประกันสินค้า 1 ปี ฟรีอะไหล่ และ ทีมช่างให้บริการ

Custom Features

• Data Communication RS-485 Modbus, RS-232 or Ethernet TCP/IP.

• RS485 or TCP/IP data signal from a PC / PLC and update the unit using standard ASCII/Modbus protocol.

Application : lean manufacturing, lean production, toyota production system, andon system, lean toyota production system, machine status, Production Message Board -  LED Dot5mm. Tri-Color + Text 24Character(Thai, English) - Serial Communication - RS232 / RS485 / TCP/IP



Applications



Display

LED Display



No.

Variable

Digit

Digit Height (inch)

Color

Description

1

Text(Thai, English)

24 Cha.

LED Dot 5mm.

Tri

LED Display Dot Metrix 5mm. Tri-Color 24 Character(Thai,English)

เหมาะสำหรับใช้ในงาน Visual Display, Production Real-time Monitoring โดยการนำค่า Production data ต่างๆที่มี จาก PLC หรือ Computer นำมาแสดง ใน Production line หรือ ตำแหน่งที่ต้องการ เพื่อให้พนักงาน, เจ้าหน้าที่ที่เกี่ยวข้องกับการผลิต, หัวหน้า, ผู้เยี่ยมชมโรงงาน ได้รู้ความเป็นไปที่เกิดขึ้น สามารถแสดงได้สองภาษาคือ ภาษาไทยและภาษาอังกฤษ

LED Display จะมีชุด Controller และ Switching Power Supply ให้ในตัว พร้อม Protocol ให้ลูกค้าสามารถ เขียนโปรแกรม ควบคุม LED Display โดย Computer หรือ PLC ได้ง่าย ผ่าน RS232, RS485 หรือ TCP/IP โดยใช้ standard ASCII/Modbus Protocol

สำหรับ ลูกค้าที่ไม่เคยทำ project ในลักษณะนี้มาก่อน อาจไม่มั่นใจว่าจะสามารถเขียน Program ควบคุม หรือ ส่ง data ไปแสดงที่ LED Display ได้ กรณีนี้ บริษัทจะมีตัวอย่าง Source Code ในการเขียน program ให้ด้วย ทำให้การ เขียนโปรแกรมควบคุมการแสดงผล หรือ นำ Data ที่มีไปแสดงที่ LED Display เป็นเรื่องที่ไม่ยากอีกต่อไป



General Applications

General Applications

Where To Install?

Who To Use ?

Visual Display Production Data

Production Floor

Manager

Display Plan,Targets for Shifts / Day

Production Line

Supervisor

Display Target/Goal Status

Conveyor Belt Production Line

Production Engineer

Motivate Employees

Assembly Line / Workstation

Industrial Engineer

Enhancing communication

Production Office

Operators, Employee

Improve manufacturing productivity

Warehouse

Visitors, Inspector



Technical Specifications



Display

LED Display

No.

Variable

Digit

Digit Height (inch)

Color

1

Text (Thai, English)

24 Cha.

LED Dot 3 mm.

Red, Orange, Green

Viewing Distance

7.5 - 50 m.

Edit/Setting

ส่งค่าที่ต้องการ Update จาก PC/PLC โดย standard ASCII/Modbus protocol ผ่าน RS232/RS485 or TCP/IP

Electrical Specifications

Power Source:

110-220 Volts AC / 50 Hz.

Power Consumption:

65 Watts

Current Draw:

0.5 - 0.9 Amp

Indoor / Outdoor:

Indoor

Dimensions:

Width 1530 x Height 200 x Depth 80 mm.

Weight:

10kg.

LED / Acrylic Face Color:

Red(Standard)

Enclosure Material:

Metal or Acrylic

Enclosure Color:

Black or Gray Color

Mounting Method:

Hang Mount / Ceiling Mount /  Wall Mount

Communications

RS485/ TCP/IP Communication

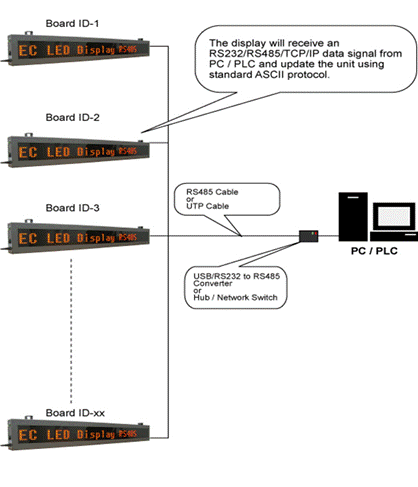

System Diagram

การเชื่อมต่อ Board Display โดยส่งจาก PC/PLC/Machine

system-diagram



Download

Download เอกสารต่างๆ ที่เป็นรายละเอียดสินค้าได้จาก Link ด้านล่าง (Click ขวาแล้วเลือก Save target As)
