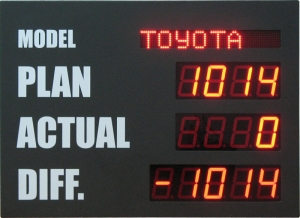

Production Control Board - P905016
Zoom Print บอกต่อเพื่อน

Production Control Board - P905016

Production Visual Display, Production Control Board - 2.3" LED, 4 Digits แสดงค่า Plan, Actual และ Model ที่ผลิต 8 Character สามารถสลับแสดงค่า Cycle Time, Clock, Date ได้ พร้อม Software ควบคุม
Product code : P905016
Weight : 5000 g.
Stock : Ready to ship

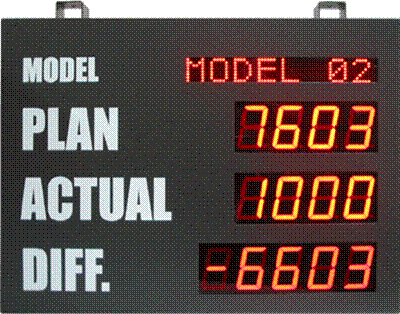

Production Control Board - P0905016

Production Visual Display, Production Control Board - 2.3" LED, 4 Digits แสดงค่า Plan, Actual และ Model ที่ผลิต 8 Character สามารถสลับแสดงค่า Cycle Time, Clock, Date ได้ พร้อม Software ควบคุม

400px

Product Descriptions

Production Control Board LED Display ใช้แสดงชื่อสินค้าที่ผลิต(Model) 8 ตัวอักษร  และ แสดงจำนวนงานที่ผลิตได้ณ.ปัจจุบัน(Actual) ซึ่งจะทำให้พนักงาน และ ผู้ควบคุมการผลิต ทราบว่าแผนงาน ที่ต้องผลิตตอนนี้มีจำนวนเท่าไหร่, ผลิตไปถึงไหนแล้ว แสดงจำนวนชิ้นงานที่เสีย(Defect) LED Display มี Signal Tower อยู่ด้านข้างตัว Board เพื่อแสดงสถานะการผลิต ใช้ Keypad ป้อนค่าหรือ Set ค่าที่ต้องการ, ต่อ Contact นับค่า Actual ก็สามารถทำงานได้เลย พร้อม Software ควบคุม Real Time ดูผ่านหน้าจอ และ เก็บ Data Record ดูย้อนหลัง

Product Features

• Highly Visible 2.3" LED Display Red Color  LED Dot 3mm. Red Color

• Inform, alert and motivate employees!

• Simple to install, easy to understand and fast to show results.

• รับค่า Actual จาก Contact input (input by a relay or switch contact) or "High"24V  "Low"0V

• Automatic Run, Breake time, Cycle time, Reset.

• แสดงสถานะในการผลิตที่ Signal Tower ซึ่งติดอยู่กับ Board

• แสดงชื่อModelที่กำลังผลิต(Model),แสดงจำนวนที่ผลิตได้(Actual) ชิ้นงานเสีย(Defect) ช่วยให้รู้การเป็นไปของการผลิต

• สามารถ Modify เพิ่มให้เหมาะสมตามความต้องการของลูกค้าได้

• Factory Service One-Year Parts & Labor รับประกันสินค้า 1 ปี ฟรีอะไหล่ และ ทีมช่างให้บริการ

Custom Features

• Data Communication RS-485, RS-232 or Ethernet TCP/IP. กรณีใช้ Software real-time monitoring

• Real-time OEE, Efficiency calculations

• Built-in Real-time clock

• RS232/RS485 or TCP/IP data signal from a PC / PLC and update the unit using standard ASCII protocol.



Applications



Display

LED Display



No.

Variable

Digit

Digit Height (inch)

Color

Description

1

Model

8 Cha.

LED Dot 3mm.

Red

แสดง ประเภท ชิ้นงานที่ผลิต ชิ้นงานที่เสีย(Defect) เป็นตัวเลขหรืออักษร ได้ 8 Character สูง 1.3 นิ้ว, LED สีแดง

2

Plan

4

2.3"

Red

แสดงจำนวนชิ้นงานที่ผลิตได้ เป็น ตัวเลข 4 Digit, สูง 2.3 นิ้ว LED สีแดง

3

Actual

4

2.3"

Red

แสดงจำนวนชิ้นงานที่ผลิตได้ เป็น ตัวเลข 4 Digit, สูง 2.3 นิ้ว LED สีแดง

4

Diff

4

2.3"

Red

แสดงจำนวนชิ้นงานที่ผลิตได้ เป็น ตัวเลข 4 Digit, สูง 2.3 นิ้ว LED สีแดง

ใช้ติดตั้งใน Production Line, Assembly Line, Workstation  โดยสามารถป้อน Break Time หรือ Reset time กรณีต้องการให้ Board ทำการ Reset ค่า Actual ที่ได้ของแต่ละ Shift

เมื่อเข้าสู่ช่วงการผลิต Boardจะแสดงชื่อชิ้นงานที่กำลังผลิต(Model) และเมื่อทำเสร็จ 1 ชิ้นก็ทำการ Input ค่า Actual หรือ ชิ้นงานที่ผลิตแล้วเสร็จ และชิ้นงานที่เสีย(Defect) เข้ามาที่ตัว Board โดยการกด Push Button, จาก Sensor หรือ จาก Contact on/off ของ เครื่องจักร หรือ PLC

นอกจากนี้ Board ยังมี Signal Tower ซึ่งติดอยู่ด้านข้าง Board โดย Signal Tower จะแสดงสถานะในการผลิต เช่นแสดงสีแดงเมื่อ Line Stop
แสดงสีเหลืองเมื่ออยู่ในช่วง Break time แสดงสีเขียวเมื่อสถานะในการผลิตปกติ
Board สามารถใช้งานได้ทั้งแบบ Stand Alone หรือใช้เป็นระบบ Software ควบคุม(Custom Feature) กรณีใช้ Software ควบคุมมีข้อดี ในความสามารถ จัดการ Board ได้หลายตัวพร้อม, Real-time Monitoring, เก็บ Record ที่เกิดขึ้น เพื่อใช้เป็นข้อมูลในการปรับปรุงการผลิตต่อไป



General Applications

General Applications

Where To Install?

Who To Use ?

Visual Display Production Data

Production Floor

Manager

Display Plan,Targets for Shifts / Day

Production Line

Supervisor

Display Target/Goal Status

Conveyor Belt Production Line

Production Engineer

Motivate Employees

Assembly Line / Workstation

Industrial Engineer

Enhancing communication

Production Office

Operators, Employee

Improve manufacturing productivity

Warehouse

Visitors, Inspector



Technical Specifications



Display

LED Display

No.

Variable

Digit

Digit Height (inch)

Color

1

Model

8 Cha.

LED Dot 3 mm.

Red

2

Plan

4

2.3"

Red

3

Actual

4

2.3"

Red

4

Diff

4

2.3"

Red

Viewing Distance

7.5 - 36 m.

Edit/Setting

By LED Keypad

Input type

Contact input (input by a relay or switch contact)

DC voltage input: 24 VDC at "High" (logic) level and 0 VDC at "Low" (logic) level

Electrical Specifications

Power Source:

110-220 Volts AC / 50 Hz.

Power Consumption:

65 Watts

Current Draw:

0.5 - 0.9 Amp

Indoor / Outdoor:

Indoor

Dimensions:

Width 550 x Height 400 x Depth 80 mm.

Weight:

5 kg.

LED / Acrylic Face Color:

Red(Standard)

Signal Tower

Patlite LME302 24V.

Enclosure Material:

Metal or Acrylic

Enclosure Color:

Black or Gray Color

Mounting Method:

Hang Mount / Ceiling Mount /  Wall Mount

Communications (กรณีใช้ Software)

RS485 Two Wire Multidrop

Ethernet TCP/IP, LAN



System Diagram

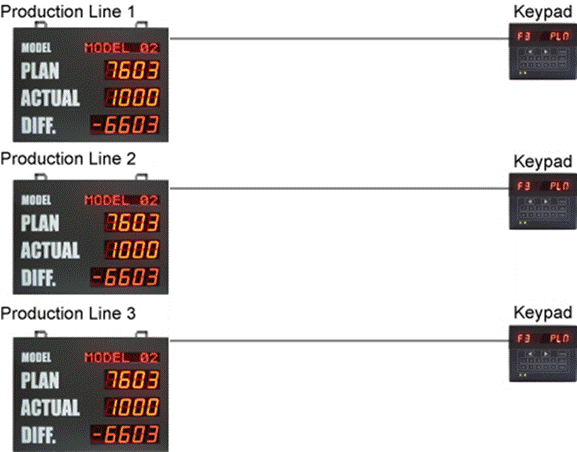

การเชื่อมต่อ Board Display Stand Alone Solution โดยตั้งค่าการใช้งานโดยใช้ Keypad

system-diagram-stand-alone

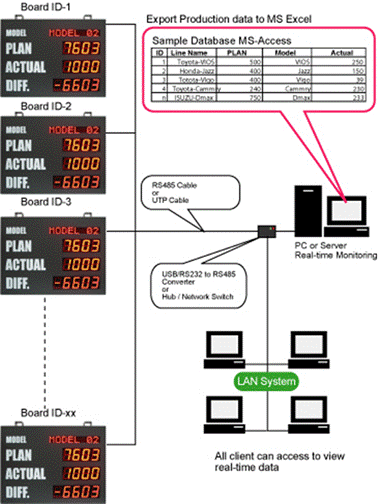

การเชื่อมต่อ Board Display แบบใช้ Software ควบคุม(Custom Features) - ควบคุม Board และ Real time monitoring ผ่าน Computer

system-diagram-network



Download

Download เอกสารต่างๆ ที่เป็นรายละเอียดสินค้าได้จาก Link ด้านล่าง (Click ขวาแล้วเลือก Save target As)
