 รายละเอียดสินค้า

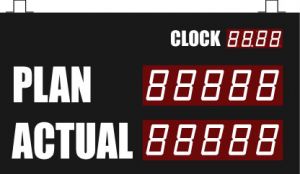

Lean Production Visual Display Board - P812007
Zoom Print บอกต่อเพื่อน

Lean Production Visual Display Board - P812007

ป้ายแสดงผลการผลิต ขนาด 51x27cm. แสดงผลด้วย LED 2.3" LED, 5 Digits แสดงค่า Plan, Actual และ Clock 1" LED Display real-time production information to your employees or operator.
Product code : P812007
Weight : 5000 g.
Stock : Ready to ship

Lean Production Visual Display Board - P812007

ป้ายแสดงผลการผลิต ขนาด 51x27cm. แสดงผลด้วย LED 2.3" LED, 5 Digits แสดงค่า Plan, Actual และ  1" LED Red Color แสดงเวลาในหน่วย hh:mm Display real-time production information to your employees or operator

board-layout1

Product Descriptions

Production Target Board LED Display  แสดงจำนวนงานที่ผลิตได้ณ.ปัจจุบัน(Actual) ซึ่งจะทำให้พนักงาน และ ผู้ควบคุมการผลิต ทราบว่าแผนงาน ที่ต้องผลิตตอนนี้มีจำนวนเท่าไหร่, ผลิตไปถึงไหนแล้ว สามารถช่วยเพิ่มผลผลิต และ ติดตามความคืบหน้าในการผลิตได้เป็นอย่างดี นอกจากนี้ยังมี Real-time clock แสดงเวลาตามจริง  Board ใช้งานง่าย เพียงต่อไฟ 220VAC. เข้าที่ตัว Board และ ใช้ Keypad ป้อนค่าหรือ Set ค่าที่ต้องการ ค่า Actual รับค่าจาก Switch ปุ่มกด, หรือ จาก Photo Sensor ที่ต่อใน line ผลิตได้

Product Features

• Highly Visible 1-2.3" LED Display Red Color

• Inform, alert and motivate employees!

• Simple to install, easy to understand and fast to show results.

• รับค่า Actual จาก Contact input (input by a relay or switch contact) or "High"24V  "Low"0V

• Automatic Run, Breake time, Cycle time, Reset.

• แสดงชื่อModelที่กำลังผลิต(Model), แสดงจำนวนที่ผลิตได้(Actual) ช่วยให้รู้การเป็นไปของการผลิต

• Built-in Real-time clock

• สามารถ Modify เพิ่มให้เหมาะสมตามความต้องการของลูกค้าได้

• Factory Service One-Year Parts & Labor รับประกันสินค้า 1 ปี ฟรีอะไหล่ และ ทีมช่างให้บริการ



Custom Features

• Data Communication RS-485, RS-232 or Ethernet TCP/IP. กรณีใช้ Software real-time monitoring

• Real-time OEE, Efficiency calculations

• สามารถตั้งค่าให้ Board ทำงานอัตโนมัติ ช่วง Break, ช่วงเวลา Reset ค่า, การแสดงแผนงาน

• สามารถส่งค่ามาแสดงผลด้วย ASCII protocol กรณีลูกค้ามีค่าต่างๆ อยู่แล้ว ส่งจาก PLC, PC, Server

Production Visual Display -  1-2.3" LED  Serial Communication - RS232 / RS485 / TCP/IP

Production Visual Display, production line management, Andon, LED Display for Manufacturing, Kaizen tool, Production improvement tool,  lean production tool, toyota production system, Serial Communication - RS232 / RS485 / TCP/IP, modbus



Applications



Display

LED Display



No.

Variable

Digit

Digit Height (inch)

Color

Description

1

Plan

5

2.3"

Red

แสดงจำนวนแผนการผลิต เป็น ตัวเลข 5 Digit, สูง 2.3 นิ้ว LED สีแดง

2

Actual

5

2.3"

Red

แสดงจำนวนชิ้นงานที่ผลิตได้ เป็น ตัวเลข 3 Digit, สูง 2.3 นิ้ว LED สีแดง

3

Clock

4

1"

Red

แสดงเวลาตามจริงในหน่วย hh:mm ตัวเลขสูง 1 นิ้ว LED สีแดง

ใช้ติดตั้งใน Production Line, Assembly Line, Workstation  โดยสามารถป้อน Break Time หรือ Reset time กรณีต้องการให้ Board ทำการ Reset ค่า Actual ที่ได้ของแต่ละ Shift   Board มีReal-time clock แสดงเวลาตามจริง ช่วยให้พนักงานทราบเวลาทำงาน

เมื่อเข้าสู่ช่วงการผลิต Boardจะแสดงชื่อชิ้นงานที่กำลังผลิต(Model) และเมื่อทำเสร็จ 1 ชิ้นก็ทำการ Input ค่า Actual หรือ ชิ้นงานที่ผลิตแล้วเสร็จ เข้ามาที่ตัว Board โดยการกด Push Button, จาก Sensor หรือ จาก Contact on/off ของ เครื่องจักร หรือ PLC

นอกจากนี้ Board ยังมี Relay(On/Off) ซึ่งสามารถ Program ให้ทำงานตามเงื่อนไขต่างๆได้ สามารถนำไปต่อกับ Signal Tower หรือ Lamp Indicator เพื่อแสดงสถานะที่เกิดขึ้นเช่น เข้าสู่ช่วง Break time, แจ้ง Line ผลิตมีปัญหา หรือ ผลิตช้ากว่าแผน  ซึ่งช่วยให้พนักงานสามารถรู้สถานะการผลิตได้

Board สามารถใช้งานได้ทั้งแบบ Stand Alone หรือใช้เป็นระบบ Software ควบคุม(Custom Feature) กรณีใช้ Software ควบคุมมีข้อดี ในความสามารถ จัดการ Board ได้หลายตัวพร้อม, Real-time Monitoring, เก็บ Record ที่เกิดขึ้น เพื่อใช้เป็นข้อมูลในการปรับปรุงการผลิตต่อไป



General Applications

General Applications

Where To Install?

Who To Use ?

Visual Display Production Data

Production Floor

Manager

Display Plan, Actual for Shifts / Day

Production Line

Supervisor

Display Target/Goal Status

Conveyor Belt Production Line

Production Engineer

Motivate Employees

Assembly Line / Workstation

Industrial Engineer

Enhancing communication

Production Office

Operators, Employee

Improve manufacturing productivity

Warehouse

Visitors, Inspector



Technical Specifications



Display

LED Display

No.

Variable

Digit

Digit Height (inch)

Color

1

Plan

5

2.3"

Red

2

Actual

5

2.3"

Red

3

Clock

4

1"

Red

Viewing Distance

7.5 - 36 m.

Edit/Setting

By LED Keypad

Input type

Contact input (input by a relay or switch contact)

DC voltage input: 24 VDC at "High" (logic) level and 0 VDC at "Low" (logic) level

Electrical Specifications

Power Source:

110-220 Volts AC / 50 Hz.

Power Consumption:

65 Watts

Current Draw:

0.5 - 0.9 Amp

Indoor / Outdoor:

Indoor

Dimensions:

Width 517 x Height 279 x Depth 80 mm.

Weight:

5 kg.

LED / Acrylic Face Color:

Red(Standard)

Enclosure Material:

Metal or Acrylic

Enclosure Color:

Black or Gray Color

Mounting Method:

Hang Mount / Ceiling Mount /  Wall Mount

Communications (กรณีใช้ Software)

RS485 Two Wire Multidrop

Ethernet TCP/IP, LAN



System Diagram

การเชื่อมต่อ Board Display Stand Alone Solution โดยตั้งค่าการใช้งานโดยใช้ Keypad

system-diagram-stand-alone

การเชื่อมต่อ Board Display แบบใช้ Software ควบคุม(Custom Features) - ควบคุม Board และ Real time monitoring ผ่าน Computer

system-diagram-network



Download

Download เอกสารต่างๆ ที่เป็นรายละเอียดสินค้าได้จาก Link ด้านล่าง (Click ขวาแล้วเลือก Save target As)

Product Detials
