Production Monitor Board - P904001
Zoom Print บอกต่อเพื่อน

Production Monitor Board - P904001

Lean Manufacturing Production Visual Display 0.56" x 4 Digit, 3 Row Red Color LED Dot 0.7" 8 Character Red Color , Model, Plan, Actual, Efficiency.
Product code : P904001
Weight : 5000 g.
Stock : Ready to ship

Production Monitor Board - P904001

Lean Manufacturing Production Visual Display 0.56" x 4 Digit, 3 Row Red Color  LED Dot 0.7" 8 Character Red Color  , Model, Plan, Actual, Efficiency.

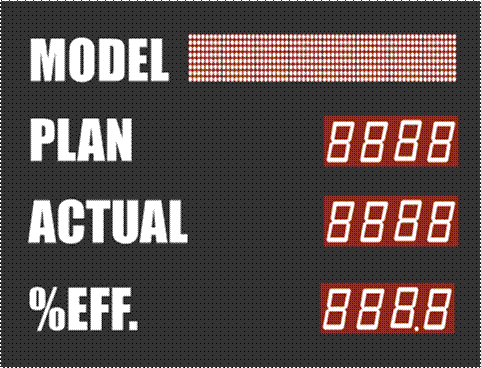

layout

Product Descriptions

Lean Manufacturing Production Visual Display - ใช้ติดตั้งที่ line ผลิต หรือ ติดตั้งที่เครื่องจักร แสดง Model ที่กำลังผลิตอยู่,แสดงแผนงานที่ต้องการผลิต (Plan), แสดงจำนวนงานที่ผลิตได้ณ.ปัจจุบัน(Actual) และ แสดง %Efficiency ซึ่งจะทำให้พนักงาน และ ผู้ควบคุมการผลิต ทราบว่าแผนงาน ที่ต้องผลิตตอนนี้มีจำนวนเท่าไหร่, ผลิตไปถึงไหนแล้ว และ แสดง %Efficiency ที่ได้ สามารถช่วยเพิ่มผลผลิต และ ติดตามความคืบหน้าในการผลิตได้เป็นอย่างดี , Collect and display real-time production data - increasing productivity.

Product Features

• Manage & Real-Time Monitoring via software.

• Inform, alert and motivate employees!

• Simple to install, easy to understand and fast to show results.

• Data Communication RS-485

• Automatic Run, Breake time, Cycle time, Reset.

• Built-in Real-time clock

• Built-in data collection via integrated I/O สามารถรับ Input ได้หลายแบบ

• รองรับ Contact On/Off Relay, Switch Contact, Push Button PLC, Machine Contact และ DC Voltage Input 0-12 VDC

• สินค้าถูกออกแบบและผลิตเป็น Module แยก Prat No. ทุกชิ้น กรณีสั่งเพิ่ม หรือ ซ่อมบำรุง สามารถ ประกอบและ ส่งมอบได้เร็ว

• สามารถ Modify เพิ่มให้เหมาะสมตามความต้องการของลูกค้า

• Factory Service One-Year Parts & Labor รับประกันสินค้า 1 ปี ฟรีอะไหล่ และ ทีมช่างให้บริการ

Production Monitoring Board - P904001,  Andon LED Display, Kaizen tool - Collect and display real-time production data,  increasing productivity.



Applications



Display

LED Display



No.

Variable

Digit

Digit Height (inch)

Color

Description

1

Model

8 Cha.

0.70"

Red

แสดงชื่อ Model ที่ทำการผลิต แสดงเป็น LED สีแดง สูง 0.7 นิ้ว จำนวน 8 Character

2

Plan

4

0.56"

Red

แสดง Plan แผนงานที่ต้องการผลิต แสดงเป็นตัวเลข LED สีแดง ความสูง 0.56" จำนวน  4 Digits ตรงส่วนนี้ช่วยให้ พนักงาน หรือ ผู้ควบคุมการผลิต ทราบแผนงานที่ต้องทำในขณะนั้น

3

Actual

4

0.56"

Red

แสดงค่า Actual จำนวนงานที่ผลิตได้ แสดงเป็นตัวเลข LED สีแดง ความสูง 0.56" จำนวน 4 Digits เป็นการ บันทึกค่า Actual ที่ได้จากการผลิต Collect and display real-time production data

4

%Eff

4

0.56"

Red

แสดงค่า %Eff. (%Eff. = Actual/Plan X 100 = xxx.x) แสดงเป็นตัวเลข LED สีแดง ความสูง 0.56" จำนวน  4 Digits

ใช้ติดตั้งที่ line ผลิต หรือ ติดตั้งที่เครื่องจักร แสดง Model ที่กำลังผลิตอยู่,แสดงแผนงานที่ต้องการผลิต (Plan), แสดงจำนวนงานที่ผลิตได้ณ.ปัจจุบัน(Actual) และ แสดง %Efficiency ซึ่งจะทำให้พนักงาน และ ผู้ควบคุมการผลิต ทราบว่าแผนงาน ที่ต้องผลิตตอนนี้มีจำนวนเท่าไหร่, ผลิตไปถึงไหนแล้ว และ แสดง %Efficiency ที่ได้  Collect and display real-time production data ผ่าน Software

เมื่อเข้าสู่ช่วงการผลิต พนักงานผลิตสามารถดูจำนวนที่ต้องผลิตได้จากช่อง Plan ที่แสดงไว้ เมื่อทำเสร็จ 1 ชิ้นก็ทำการ Input ค่า Actual หรือ ชิ้นงานที่ผลิตแล้วเสร็จ เข้ามาที่ตัว Board โดยการกด Push Button, จาก Sensor หรือ จาก Contact on/off ของ เครื่องจักร หรือ PLC ในระหว่างการผลิตก็จะแสดงค่า %Eff ที่ได้ในขณะนั้น

Board สามารถใช้งานเป็นระบบ Software ควบคุม กรณีใช้ Software ควบคุมมีข้อดี ในความสามารถ จัดการ Board ได้หลายตัวพร้อม, Real-time Monitoring, เก็บ Record ที่เกิดขึ้น เพื่อใช้เป็นข้อมูลในการปรับปรุงการผลิตต่อไป



General Applications

General Applications

Where To Install?

Who To Use ?

Visual Display Production Data

Production Floor

Manager

Display Plan,Targets for Shifts / Day

Production Line

Supervisor

Display Target/Goal Status

Conveyor Belt Production Line

Production Engineer

Motivate Employees

Assembly Line / Workstation

Industrial Engineer

Enhancing communication

Production Office

Operators, Employee

Improve manufacturing productivity

Warehouse

Visitors, Inspector



Technical Specifications



Display

LED Display

No.

Variable

Digit

Digit Height (inch)

Color

1

Model

8 Cha.

0.70"

Red

2

Plan

4

0.56"

Red

3

Actual

4

0.56"

Red

4

%Eff

4

0.56"

Red

Viewing Distance

4-5m (Recommended Maximum)

Edit/Setting

By Software

input type

By LED Keypad

DC voltage input: 12 VDC at "High" (logic) level and 0 VDC at "Low" (logic) level

Electrical Specifications

Power Source:

110-220 Volts AC / 50 Hz.

Power Consumption:

65 Watts

Current Draw:

0.5 - 0.9 Amp

Indoor / Outdoor:

Indoor

Dimensions:

Width 180 x Height 150 x Depth 60 mm.

Weight:

1kg.

LED / Acrylic Face Color:

Red(Standard)

Enclosure Material:

Metal or Acrylic

Enclosure Color:

Black or Gray Color

Mounting Method:

Hang Mount / Ceiling Mount /  Wall Mount

Communications

RS232, RS485 Two Wire Multidrop

Ethernet TCP/IP, LAN

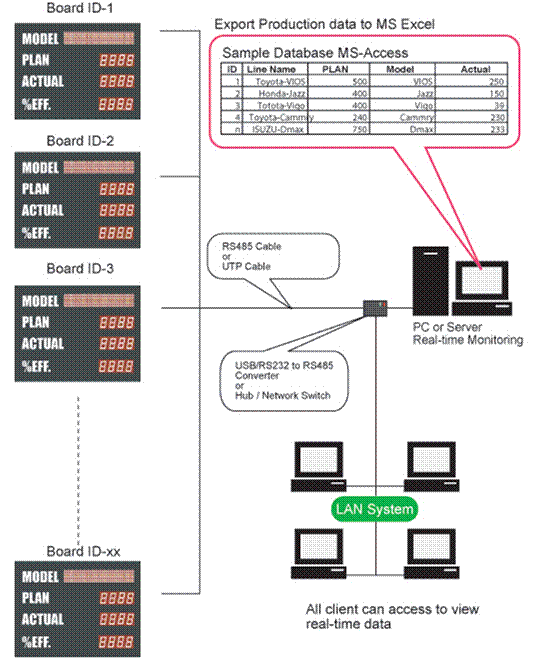

System Diagram

การเชื่อมต่อ Board Display เข้ากับ Computer หรือ PLC

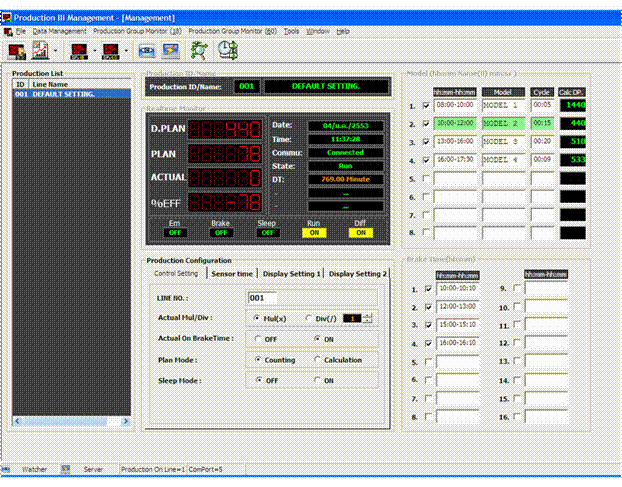

Software screen

ตัวอย่าง Software ที่ใช้ควบคุม และ บริหารจัดการ Board




Download

สามารถ Download เอกสารต่างๆ ที่เป็นรายละเอียดสินค้าได้จาก Link ด้านล่าง (Click ขวาแล้วเลือก Save target As)

Product Detials
