Production Visual Display ASCII protocol - P0708039
Zoom Print บอกต่อเพื่อน

Production Visual Display ASCII protocol - P0708039

Production Visual Display - 1" & 2.3" LED + Text 8 Character, Display real-time production information to your employees or customers. Easy Control All Character by standard ASCII/Modbus protocol.
Product code : P0708039
Weight : 5000 g.
Stock : Ready to ship

Production Visual Display - P0708039

Production Visual Display - 1" & 2.3" LED + Text 8 Character, Display real-time production information to your employees or customers. The display will receive an RS232/RS485 or TCP/IP data signal from a PC / PLC and update the unit using standard ASCII protocol.

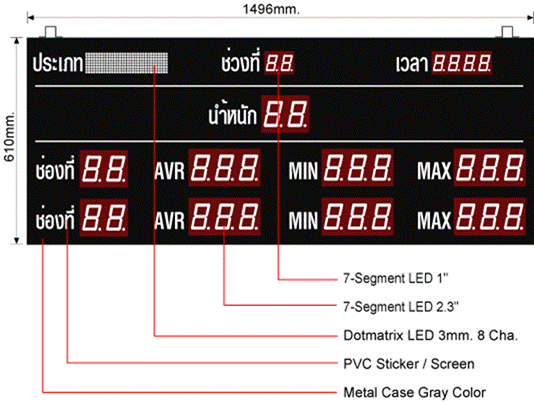

layout

Product Descriptions

Production Visual Display - 1" & 2.3" LED + Text 8 Character เหมาะสำหรับใช้ในงาน Display real-time production information เพื่อให้พนักงาน, เจ้าหน้าที่ที่เกี่ยวข้องกับการผลิต, หัวหน้า ได้รู้ความเป็นไปที่เกิดขึ้นในการผลิต โดยตัว display สามารถรับค่า ผ่านการสื่อสารข้อมูลแบบ RS232/RS485 or TCP/IP โดยรับค่าจาก Computer หรือ PLC และ สามารถ update ค่าต่างๆ ได้ด้วย standard ASCII protocol ทำให้ลูกค้าสามารถ เขียนโปรแกรม ควบคุมได้ด้วยเอง

Product Features

• Highly visible 1" & 2.3" Red color LEDs, Dotmatrix LED 8 Character Display.

• Display Real-time Data on The Production Line. Inform, alert and motivate employees!

• Receive RS232/RS485 or TCP/IP data signal from a PC / PLC

• Update ค่าต่างๆ ได้ด้วย standard ASCII protocol

• LED Display แต่ละชุดจะมี ID หรือ IP Address ทำให้สามารถควบคุมการ Display ได้หลายตัวพร้อมกัน

• มี Protocol ให้, ลูกค้าสามารถ เขียนโปรแกรม ควบคุมโดย Computer หรือ PLC ได้ด้วยตนเอง

• สามารถออกแบบ Protocol ตามความต้องการลูกค้าได้

• มีตัวอย่าง Source Code ในการเขียน Program ควบคุม การ Update ค่าที่แสดง ให้ลูกค้า

• สามารถ Modify เพิ่มให้เหมาะสมตามความต้องการของลูกค้าได้

• Factory Service One-Year Parts & Labor รับประกันสินค้า 1 ปี ฟรีอะไหล่ และ ทีมช่างให้บริการ



Applications



Display

LED Display



No.

Variable

Digit

Digit Height (inch)

Color

Description

1

ประเภท

8 Cha.

1.3"

Red

แสดง ประเภท ชิ้นงานที่ผลิต เป็นตัวเลขหรืออักษร ได้ 8 Character สูง 1.3 นิ้ว, LED สีแดง

2

ช่วงที่

2

1"

Red

แสดง ช่วงที่ ทำการผลิต เป็น ตัวเลข 2 Digit, สูง 1 นิ้ว LED สีแดง

3

เวลา

4

1"

Red

แสดงเวลา 4 Digit(hh:mm) สูง 1 นิ้ว LED สีแดง

4

น้ำหนัก

2

2.3"

Red

แสดง น้ำหนัก ชิ้นงานที่ผลิต เป็น ตัวเลข 2 Digit, สูง 2.3 นิ้ว LED สีแดง

5

ช่องที่

2

2.3"

Red

แสดง ช่องที่ ทำการผลิต เป็น ตัวเลข 2 Digit, สูง 2.3 นิ้ว LED สีแดง

6

AVR

3

2.3"

Red

แสดงค่า AVR เป็น ตัวเลข 3 Digit, สูง 2.3 นิ้ว LED สีแดง

7

MIN

3

2.3"

Red

แสดงค่า MIN เป็น ตัวเลข 3 Digit, สูง 2.3 นิ้ว LED สีแดง

8

MAX

3

2.3"

Red

แสดงค่า MAX เป็น ตัวเลข 3 Digit, สูง 2.3 นิ้ว LED สีแดง

เหมาะสำหรับใช้ในงาน Visual Display, Production Real-time Monitoring โดยการนำค่า Production data ต่างๆที่มี จาก PLC หรือ Computer นำมาแสดง ใน Production line หรือ ตำแหน่งที่ต้องการ เพื่อให้พนักงาน, เจ้าหน้าที่ที่เกี่ยวข้องกับการผลิต, หัวหน้า, ผู้เยี่ยมชมโรงงาน ได้รู้ความเป็นไปที่เกิดขึ้น

บริษัทสามารถ ออกแบบให้แสดงค่าอื่นๆที่มี ตามความต้องการของลูกค้าได้ เช่น
 - แสดงค่า Real-time Efficiency ของ line ผลิตนั้น
 - แสดงค่า Down time ของเครื่องจักร
 - Target Count, Actual Count
 - % Efficiency, Goal Count
 - Total Down Time
 - Cycle Time, Average Cycle Time
 - Run Time, Down Time, Setup Time
 - OEE %, Performance %
 - Quality %
 - Good Count
 - Reject Count

LED Display จะมีชุด Controller และ Switching Power Supply ให้ในตัว พร้อม Protocol ให้ลูกค้าสามารถ เขียนโปรแกรม ควบคุม LED Display โดย Computer หรือ PLC ได้ง่าย ผ่าน RS232, RS485 หรือ TCP/IP โดยใช้ standard ASCII protocol
สำหรับ ลูกค้าที่ไม่เคยทำ project ในลักษณะนี้มาก่อน อาจไม่มั่นใจว่าจะสามารถเขียน Program ควบคุม หรือ ส่ง data ไปแสดงที่ LED Display ได้ กรณีนี้ บริษัทจะมีตัวอย่าง Source Code ในการเขียน program ให้ด้วย ทำให้การ เขียนโปรแกรมควบคุมการแสดงผล หรือ นำ Data ที่มีไปแสดงที่ LED Display เป็นเรื่องที่ไม่ยากอีกต่อไป



General Applications

General Applications

Where To Install?

Who To Use ?

Visual Display Production Data

Production Floor

Manager

Display Plan,Targets for Shifts / Day

Production Line

Supervisor

Display Target/Goal Status

Conveyor Belt Production Line

Production Engineer

Motivate Employees

Assembly Line / Workstation

Industrial Engineer

Enhancing communication

Production Office

Operators, Employee

Improve manufacturing productivity

Warehouse

Visitors, Inspector



Technical Specifications



Display

LED Display

No.

Variable

Digit

Digit Height (inch)

Color

1

ประเภท

8 Cha.

1.3"

Red

2

ช่วงที่

2

1"

Red

3

เวลา

4

1"

Red

4

น้ำหนัก

2

2.3"

Red

5

ช่องที่

2

2.3"

Red

6

AVR

3

2.3"

Red

7

MIN

3

2.3"

Red

8

MAX

3

2.3"

Red

Viewing Distance

7.5 - 36 m.

Edit/Setting

ส่งค่าที่ต้องการ Update จาก PC/PLC โดย standard ASCII protocol ผ่าน RS232/RS485 or TCP/IP

Electrical Specifications

Power Source:

110-220 Volts AC / 50 Hz.

Power Consumption:

65 Watts

Current Draw:

0.5 - 0.9 Amp

Physical Specifications

Indoor / Outdoor:

Indoor

Dimensions:

Width 1496 x Height 610 x Depth 80 mm.

Weight:

10 kg.

LED / Acrylic Face Color:

Red(Standard)

Enclosure Material:

Metal or Acrylic

Enclosure Color:

Black or Gray Color

Mounting Method:

Hang Mount / Ceiling Mount /  Wall Mount

Communications

RS232, RS485 Two Wire Multidrop

Ethernet TCP/IP, LAN

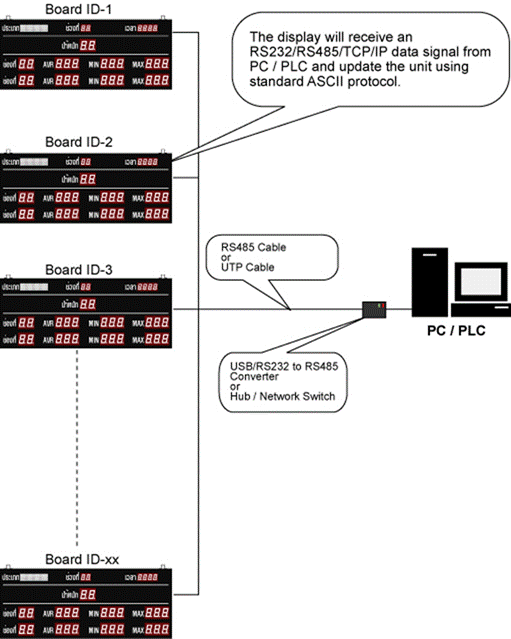

System Diagram

การเชื่อมต่อ Board Display เข้ากับ Computer หรือ PLC

system-diagram
