 รายละเอียดสินค้า
Production Visual Display - P0808003
Zoom Print บอกต่อเพื่อน

Production Visual Display - P0808003

Production Visual Display - 2.3" LED, 3-5Digits + Date/Time + Model No. 12 Character, Display Real-time Productions Data from Database MS Access, MS Excel or Mysql
Product code : P0808003
Weight : 5000 g.
Stock : CALL

Production Visual Display - P0808003

Production Visual Display - 2.3" LED, 3-5Digits + Date/Time + Model No. 12 Character, Display Real-time Productions Data from Database MS Access, MS Excel or Mysql

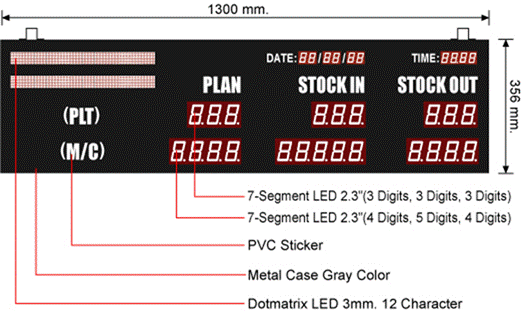

layout

Product Descriptions

Production Visual Display - 2.3" LED, 3-4Digits + Date/Time 1" LED + Model No. 12 Character, Dispaly Real-time Productions Data from Database MS Access or MS Excel เหมาะสำหรับใช้ในงาน Visual Display, Production Real-time Monitoring โดยการนำค่า Production data ต่างๆที่มีอยู่แล้วใน Database ที่เก็บไว้ หรือ จากการคำณวน นำมาแสดง ใน Production line หรือ ตำแหน่งที่ต้องการ เพื่อให้พนักงาน, Visitors, เจ้าหน้าที่ที่เกี่ยวข้องกับการผลิต, หัวหน้า ได้รู้ความเป็นไปที่เกิดขึ้นในการผลิต

Product Features

• Highly visible 1", 2.3" 4-5 digit Red color LEDs, Dotmatrix LED 12 Character Display.

• Display Real-time Data on The Production Line.

• Board จะดึงค่าต่างๆ จาก Database MS Access, Excel หรือ Mysql ขึ้นมาแสดงให้อัตโนมัติ

• Data Communication RS-232, RS485 or Ethernet TCP/IP

• LED Display แต่ละ Board จะมี ID หรือ IP Address ทำให้สามารถควบคุมการ Display ได้หลายตัวพร้อมกัน

• พนักงาน และ หัวหน้า ทุกคน สามารถ Real-time Monitor Board ทั้งหมดได้ด้วย Client Software

• Inform, alert and motivate employees!

• สามารถ Modify เพิ่มให้เหมาะสมตามความต้องการของลูกค้าได้

• Factory Service One-Year Parts & Labor รับประกันสินค้า 1 ปี ฟรีอะไหล่ และ ทีมช่างให้บริการ



Applications



Display

LED Display



No.

Variable

Digit

Digit Height (inch)

Color

Description

1

Order No.

12 Cha.

1.3"

Red

แสดง Order No. เป็นตัวเลขหรืออักษร ได้ 12 Character สูง 1.3 นิ้ว, LED สีแดง

2

Model No.

12 Cha.

1.3"

Red

แสดง Model No. เป็นตัวเลขหรืออักษร ได้ 12 Character สูง 1.3 นิ้ว, LED สีแดง

3

Plan

3, 4

2.3"

Red

แสดงค่า Plan ตัวเลข 3, 4 Digit, สูง 2.3 นิ้ว LED สีแดง

4

Stock in

3, 5

2.3"

Red

แสดงค่า Stock in ตัวเลข 3, 5 Digit, สูง 2.3 นิ้ว LED สีแดง

5

Stock out

3, 4

2.3"

Red

แสดงค่า Stock out ตัวเลข 3, 4 Digit, สูง 2.3 นิ้ว LED สีแดง

6

Date

6

1"

Red

แสดงวันที่ 6 Digit(dd:mm:yy) สูง 1 นิ้ว LED สีแดง

7

Time

4

1"

Red

แสดงเวลา 4 Digit(hh:mm) สูง 1 นิ้ว LED สีแดง

เหมาะสำหรับใช้ในงาน Visual Display, Production Real-time Monitoring โดยการนำค่า Production data ต่างๆที่มีอยู่แล้วใน Database ที่เก็บไว้ หรือ จากการคำณวน นำมาแสดง ใน Production line หรือ ตำแหน่งที่ต้องการ เพื่อให้พนักงาน, เจ้าหน้าที่ที่เกี่ยวข้องกับการผลิต, หัวหน้า, ผู้เยี่ยมชมโรงงาน ได้รู้ความเป็นไปที่เกิดขึ้น เช่น

 - แสดงแผนงาน(PLAN) หรือ ชิ้นงานที่ต้องผลิต ของแต่ละ Order No. เพื่อให้พนักงานทราบเป้าหมายการผลิต
 - แสดง Model No. ที่ต้องทำการผลิต หรือ บ่งชี้ให้ พนักงานทราบว่า ขณะนี้กำลังผลิต Model No. อะไร
 - แสดง วันที่ และ เวลา จำนวน Stock in, stock out

นอกจากนี้ยังสามารถ ออกแบบให้แสดงค่าอื่นๆที่มี ตามความต้องการของลูกค้าได้ เช่น
 - แสดงค่า Real-time Efficiency ของ line ผลิตนั้น
 - แสดงค่า Down time ของเครื่องจักร
 - Target Count, Actual Count
 - % Efficiency, Goal Count
 - Total Down Time
 - Cycle Time, Average Cycle Time
 - Run Time, Down Time, Setup Time
 - OEE %, Performance %
 - Quality %
 - Good Count
 - Reject Count

Solutions นี้จะเหมาะสำหรับใช้ในกรณีที่ โรงงานของลูกค้ามีค่า production data ต่างๆไว้อยู่แล้ว โดยมีขั้นตอนการติดตั้งระบบดังนี

1. ติดตั้ง Board ในตำแหน่งที่ต้องการ พร้อมเดินสาย Power และ สายสัญญาณ ไปหา Computer หรือ Server ที่ต้องการจะดึง Data มาแสดง(กำหนดให้เป็นเครื่อง Master)
2. ทำการติดตั้ง Software ของบริษัท โดย Software ตัวนี้จะทำหน้านี้ดึงข้อมูลจาก ฐานข้อมูลขึ้นไปแสดงที่ Board ให้อัตโนมัติ ตาม Field ที่ออกแบบไว้ โดยลูกค้าเพียงป้อนข้อมูลมาที่ ฐานข้อมูลตัวกลางที่ตกลงกันเท่านั้น เช่น MS Access, MS Excel หรือ File text
3. เครื่อง computer อื่นๆ ที่อยู่ในวง LAN เดียวกันกับ เครื่อง Computer(Master) สามารถ Access เข้ามาดูได้โดยการลง Software Client



General Applications

General Applications

Where To Install?

Who To Use ?

Display Production Data

Production Floor

Manager

Display Plan,Targets for Shifts / Day

Production Line

Supervisor

Display Target/Goal Status

Conveyor Belt Production Line

Production Engineer

Motivate Employees

Assembly Line / Workstation

Industrial Engineer

Enhancing communication

Production Office

Operators, Employee

Improve manufacturing productivity

Warehouse

Visitors, Inspector



Technical Specifications





LED Display

No.

Display Variable

Digit

Digit Height (inch)

Color

1

Order No.

12 Cha.

1.3"

Red

2

Model No.

12 Cha.

1.3"

Red

3

Plan

3, 4

2.3"

Red

4

Stock in

3, 5

2.3"

Red

5

Stock out

3, 4

2.3"

Red

6

Date

6

1"

Red

7

Time

4

1"

Red

Viewing Distance

36 m. (Recommended/ Maximum)

Edit/Setting

Board จะดึงค่าต่างๆในแต่ละ Field จาก Database ตัวกลางขึ้นมาแสดง ตามข้อมูลที่ป้อนไว้

Electrical Specifications

Power Source:

110-220 Volts AC / 50 Hz.

Power Consumption:

65 Watts

Current Draw:

0.5 - 0.9 Amp

Physical Specifications

Indoor / Outdoor:

Indoor

Dimensions:

Width 1300 x Height 356 x Depth 80 mm.

Weight:

7.5 kg.

LED / Acrylic Face Color:

Red(Standard)

Enclosure Material:

Metal or Acrylic

Enclosure Color:

Black or Gray Color

Mounting Method:

Hang Mount / Ceiling Mount /  Wall Mount

Communications

RS485 Two Wire Multidrop

Ethernet TCP/IP, LAN

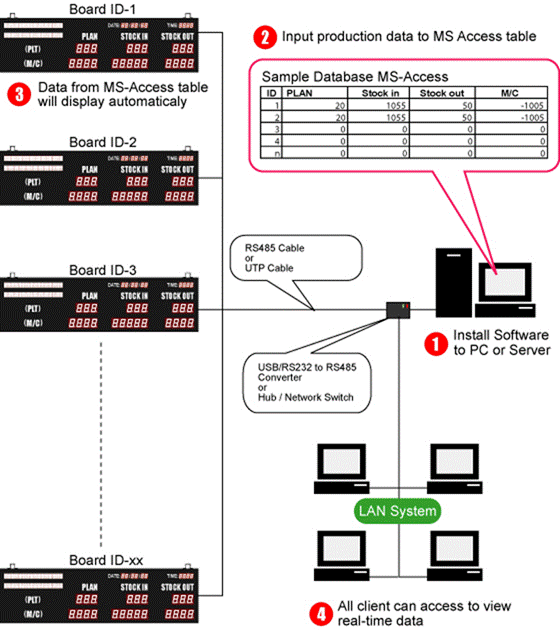

System Diagram

การเชื่อมต่อ Board Display เข้ากับ Computer หรือ Server

system-diagram



Download

ท่านสามารถ Download เอกสารต่างๆ ที่เป็นรายละเอียดสินค้าได้จาก Link ด้านล่าง (Click ขวาแล้วเลือก Save target As)

Product Detials
