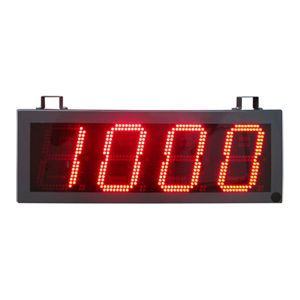

LED Counters Display 6 Inch - P1211001
Zoom Print บอกต่อเพื่อน

LED Counters Display 6 Inch - P1211001

LED Counter Display ขนาดใหญ่ ความสูง LED 6 Inch, 4 Digit, Red Color ใช้นับชิ้นงานที่ผลิต สามารถ setting กำหนดค่า Set Point สั่ง Relay On ได้ โดยใช้ Remote control ควบคุม ใช้ติดตั้งใน line ผลิต
Product code : P1211001
Weight : 5000 g.
Stock : CALL

LED Counters Display 6 Inch- P1211001

LED Counter Display ขนาดใหญ่ ความสูง LED 6 Inch, 4 Digit, Red Color ใช้นับชิ้นงานที่ผลิต สามารถ setting กำหนดค่า Set Point สั่ง Relay On ได้ โดยใช้ Remote control ควบคุม ใช้ติดตั้งใน line ผลิต

Description: \\ECserver2\pms\Products\0 - Register Products\015 - TN Maker\web\product-detail-015_files\image001.gif

Product Descriptions

LED Counter Display Up/Down/Reset ใช้ Remote control ควบคุม เหมาะสำหรับ ใช้นับชิ้นงานใน line ผลิต Display ด้วย LED สูง 6 Inch, 4 Digit, Red Color สามารถ Setting กำหนดค่า Set Point สั่ง Relay On ได้ เช่น เมื่อ Count ถึงค่า Set Point ที่กำหนด Relay On โดยกำหนดระยะเวลา Relay On ได้จาก Remote Control โดยต่อ Relay ไปใช้สั่งงาน เสียงแจ้งเตือน หรือ Tower light ได้

Product Features

• Highly visible 6" 4 digit Red color LEDs Display.

• Display Real-time Data on The Production Line.

• Inform, alert and motivate employees!

• Simple to install, easy to understand and fast to show results.

• รับค่า Actual จาก Contact input (input by a relay or switch contact) or "High"24V  "Low"0V

• สามารถ สั่งควบคุม Output Relay ได้เมื่อ ค่า counter ถึง Set Point ที่ตั้งไว้

• สามารถ Modify เพิ่มให้เหมาะสมตามความต้องการของลูกค้าได้

• Factory Service One-Year Parts & Labor รับประกันสินค้า 1 ปี ฟรีอะไหล่ และ ทีมช่างให้บริการ

Description: \\ECserver2\pms\Products\0 - Register Products\015 - TN Maker\web\product-detail-015_files\image002.gif

Custom Features

• ใช้งานร่วมกับ Software สามารถ Real-time monitoring ผลการผลิต ทุก line พร้อมกันผ่านหน้าจอเดียว

• สามารถเก็บ Data Record ผลการผลิต แบบละเอียด ลง Computer เรียกดูย้อนหลังได้ Export Excel ได้

• สามารถส่งค่ามาแสดงผลด้วย ASCII protocol กรณีลูกค้ามีค่าต่างๆ อยู่แล้ว ส่งจาก PLC, PC, Server

• สามารถเชื่อมต่อแบบ RS485 หรือ TCP/IP ได้

Tag : Digital Counter, LED Counter Display, Digital Counter Display



Applications





Display

LED Display





No.

Variable

Digit

Digit Height (inch)

Color

Description



1

Counter

4 Digit

6"

Red

แสดงค่า Counter เป็นตัวเลขได้ 4 Digit สูง 6 นิ้ว, LED สีแดง



เหมาะสำหรับใช้นับชิ้นงาน ใน Line ผลิต, Line สายพานลำเลียง สามารถต่อรับสัญญาณ ON/OFF เพื่อนับชิ้นงาน จาก Push Button, Sensor ได้ โดยต่อเข้าที่ Terminal ที่จัดเตรียมไว้ให้  และ มี Remote ให้สำหรับ Setting ค่าต่างๆ

Input
 Sen1 actual +1
 Sen2 actual +1
 Sen3 actual - 1
 Sen4 actual Reset
 Sen5 actual Pause

Output
 RY1 – “On” เมื่อ Actual = Set Point
 RY2 – Reserve

Remote function
"F1" ** Set point (0-9999)
"F2" ** Reset (0-n, 1-y)
"F3" ** Relay “ON” time (0-99 second)
"F4" ** Option Set point
= 0* “Continue after set point”
=  1 “Break after set point”
"BRI" ** Set Brightness



General Applications



General Applications

Where To Install?

Who To Use ?



นับชิ้นงานใน line ผลิต

Production Floor

Manager



แสดงแผนงานเป้าหมาย การผลิต

Production Line

Supervisor



แจ้งเตือนเมื่อผลิตได้ตามเป้าหมาย

Conveyor Belt Production Line

Production Engineer



Motivate Employees

Assembly Line / Workstation

Industrial Engineer



Enhancing communication

Production Office

Operators, Employee



Improve manufacturing productivity

Warehouse

Visitors, Inspector





Technical Specifications





LED Display

No.

Display Variable

Digit

Digit Height (inch)

Color

1

Counter

4

6"

Red

Viewing Distance

72 m. (Recommended/ Maximum)

Edit/Setting

Remote Control, ON/Off Contect

Electrical Specifications

Power Source:

110-220 Volts AC / 50 Hz.

Power Consumption:

65 Watts

Current Draw:

0.5 - 0.9 Amp

Physical Specifications

Indoor / Outdoor:

Indoor

Dimensions:

Width 600 x Height 250 x Depth 100 mm.

Weight:

5 kg.

LED / Acrylic Face Color:

Red(Standard)

Enclosure Material:

Metal or Acrylic

Enclosure Color:

Black or Gray Color

Mounting Method:

Hang Mount / Ceiling Mount /  Wall Mount

Communications

RS485 Two Wire Multidrop

Ethernet TCP/IP, LAN



System Diagram

การเชื่อมต่อ Board Display Stand Alone Solution โดยตั้งค่าการใช้งานโดยใช้ Remote

Description: \\ECserver2\pms\Products\0 - Register Products\015 - TN Maker\web\product-detail-015_files\image003.gifDescription: \\ECserver2\pms\Products\0 - Register Products\015 - TN Maker\web\product-detail-015_files\image004.gif

การเชื่อมต่อ Board Display แบบใช้ Software ควบคุม(Custom Features) - ควบคุม Board และ Real time monitoring ผ่าน Computer

Description: \\ECserver2\pms\Products\0 - Register Products\015 - TN Maker\web\product-detail-015_files\image005.gif



Download

สามารถ Download เอกสารต่างๆ ที่เป็นรายละเอียดสินค้าได้จาก Link ด้านล่าง (Click ขวาแล้วเลือก Save target As)

Description: pdf-icon.jpg

Product Details Download
